2001년 전기기사 실기 1회 13번 해설 <010113>

13. 사무실로 사용하는 건물에 단상 3선식 110/220V를 채용하고 변압기가 설치된 수전실에서 60m되는 곳의 부하를 "부하집계표"와 같이 배분하는 분전반을 시설하고자 한다. 주어진 조건과 참고자료를 이용하여 다음 각 질문에 답하시오.

공사방법은 A1으로 PVC 절연전선을 사용한다.

전압강하는 3% 이하로 되어야한다.

부하집계표는 다음과 같다.

회로번호	부하명칭	총부하[VA]	부하분담		비고
			A선	B선
1	전등	2920	1460	1460
2	"	2680	1340	1340
3	콘센트	1100	1100
4	"	1400	1400
5	"	800		800
6	"	1000		1000
7	팬코일	750	750
8	"	700		700
합계		11350	6050	5300

(1) 간선으로 사용하는 전선의 단면적은 몇㎟인가?

(2) 간선보호용 퓨즈(A종)의 정격전류는 몇 A인가?

(3) 이곳에 사용되는 후강 전선관의 지름은 몇㎜인가?

(4) 후강전선관을 접지 공사로 설계할 때 접지도체의 굵기는 얼마로 하여야 하는가?

(5) 설비 불평형률은 몇%가 되겠는가?

해설

---

(1) 간선으로 사용하는 전선의 단면적은 몇㎟인가?

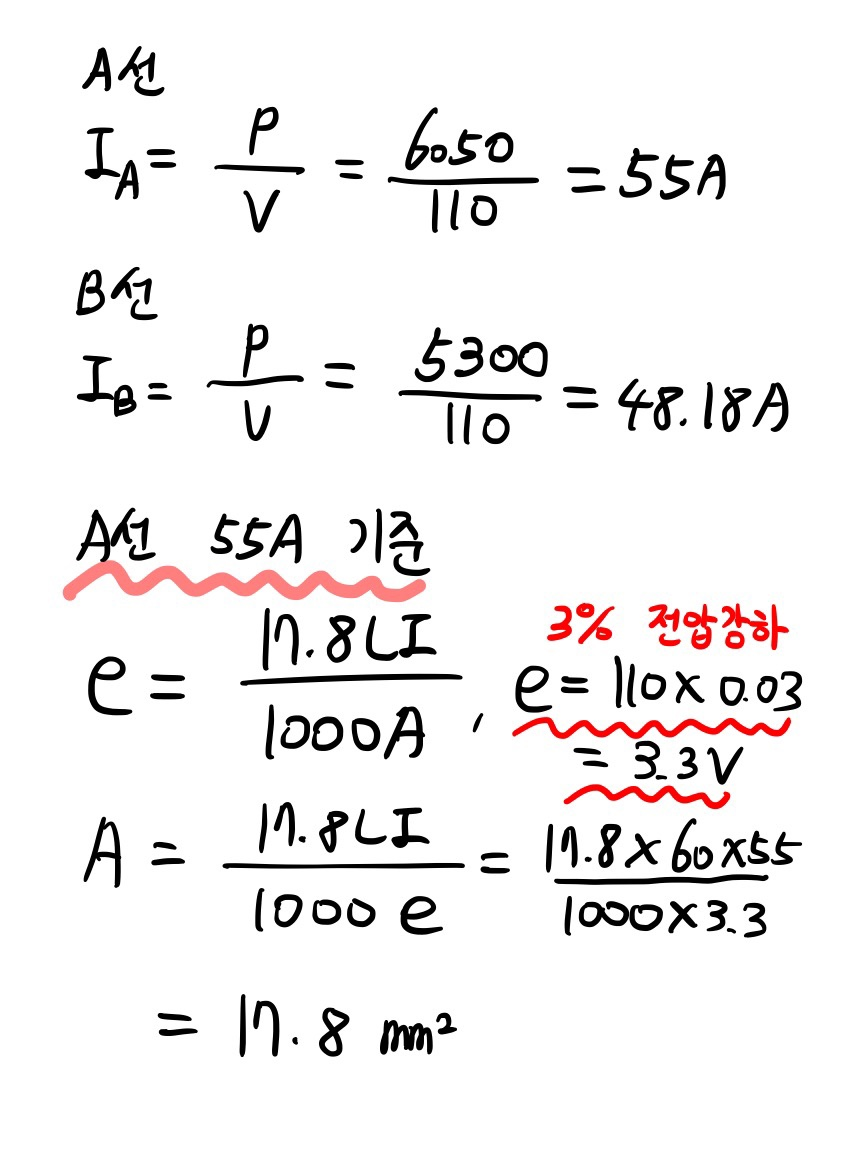

단상 3선식이므로, 상전압인 110을 기준으로 하여 계산을 진행하고, A선과 B선 모두 전류를 구한 뒤, 큰 전류를 기준으로 하여 전선의 굵기를 선정한다.

17.8㎟ 이 나오고, KSC-IEC전선 규격에 따라 전선의 공칭단면적

전선의 공칭단면적㎟
1.5	16	95	300
2.5	25	120	400
4	35	150	500
6	50	185	630
10	70	240

위 표에서 25㎟을 선정한다.

(2) 간선보호용 퓨즈(A종)의 정격전류는 몇 A인가?

표1에서 A1, PVC 공사방법에서 3개선 사용, 굵기 25㎟ 일때 과전류 차단기 정격전류 60A선정

(3) 이곳에 사용되는 후강 전선관의 지름은 몇㎜인가?

표2에서 25㎟ 전선본수 3에 해당하는 것을 표에서 찾으면 28mm선정

(4) 후강전선관을 접지 공사로 설계할 때 접지도체의 굵기는 얼마로 하여야 하는가?

60A를 과전류 차단기의 정격으로 설정했으므로, 100A를 가로줄에서 찾고, 6㎟  이상의 전선을  접지도체로 선정

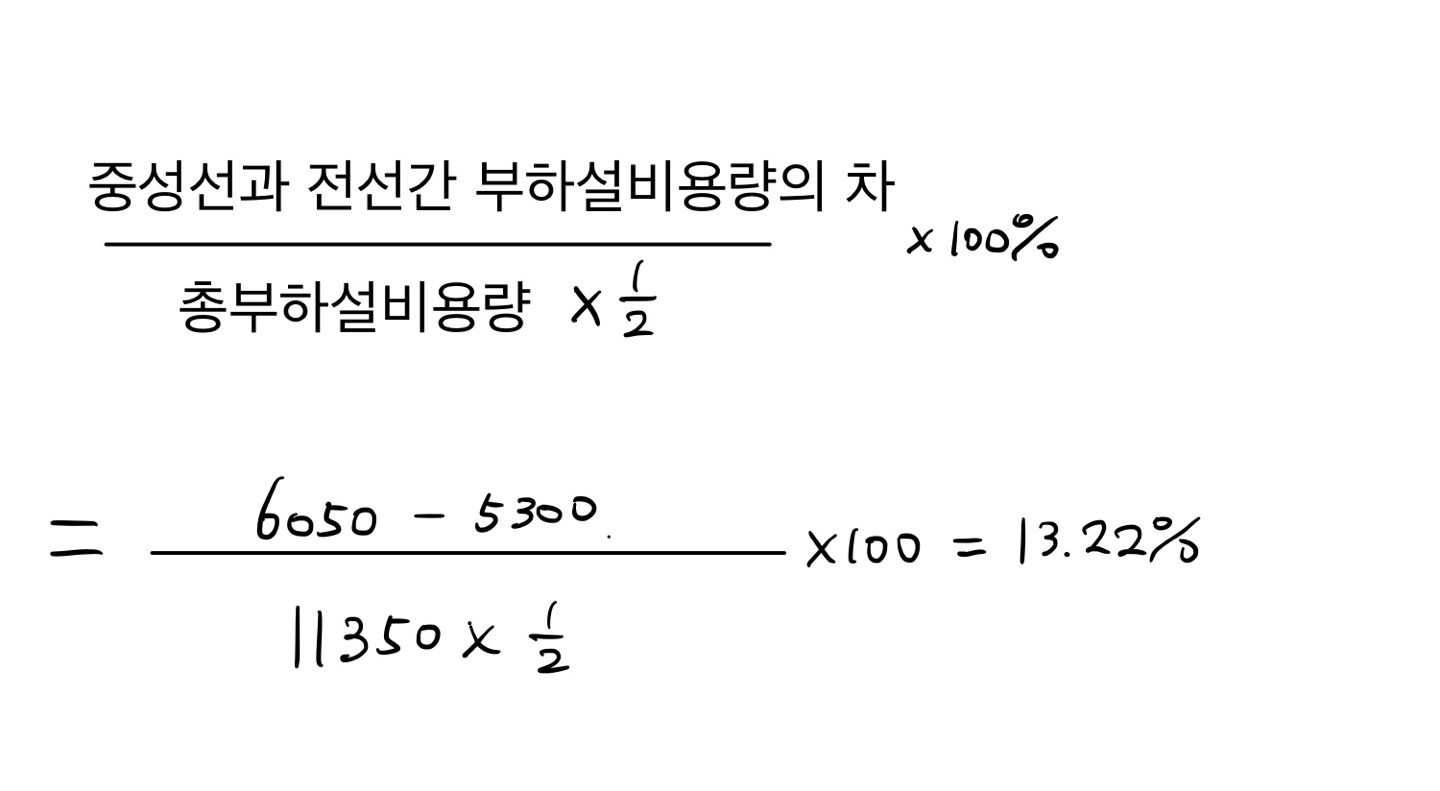

(5) 설비 불평형률은 몇%가 되겠는가?

단상 3선식이므로 설비불평형률은 다음과 같이 계산한다.



추가해설

---

단상 3선식, 3상 4선식 계산시 110/220, 혹은 220/380 이렇게 전압이 표시되는데 앞쪽이 상전압, 뒤쪽이 선간전압을 의미한다.(큰쪽이 선간전압이라 생각하자) 단상 3선식, 3상 4선식에서는 상전압을 이용하여 계산하고, 그 외의 방식에서는 선간전압을 이용하여 계산한다.

전기방식에 대한 내용은 추가로 조사하여 나중에 글을 올려둔다.

전선의 공칭 단면적도 외우고 있으면 좋을듯 하다. 다 외우기는 어려워 보이고 50 이하의 단면적들만이라도 외워둔다면 시험에서 유용하게 쓰일듯 하다.

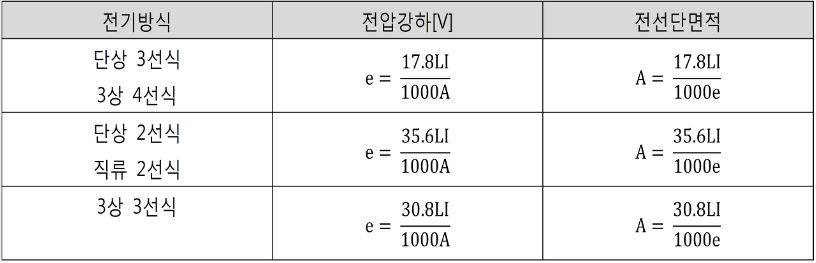

아래 표는 전압강하와 전선단면적 선정시 공식을 작성한 것이다. 외워두도록 하자. 17.8,35.6, 30.8
