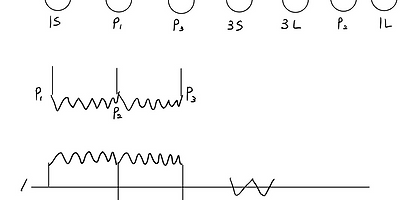

11. 그림과 같은 3상 적산 전력계의 미완성 결선도를 완성하여 그리시오. 단, 접지가 필요한 곳에는 접지 표시를 한다. 해설 PT는 P1,P2,P3 CT는 1S , 1L , 3S, 3L S는 Source(전원), L은 Load(부하)를 의미한다. PT와 CT의 2차측을 접지한다.(P2, 1L, 3L) 추가해설 2001년 전기기사 실기 1회 7번 문항과 유사한 문제이다. 아래 문항에서는 단상 2선식의 적산 전력계, 이번 문제에서는 3상 적산 전력계가 출제되었다. 3상 적산전력계는 이후에도 몇번 나오기 때문에 미리 외워두어야한다. https://lifelectronics.tistory.com/86?category=999372 2001년 전기기사 실기 1회 7번 해설 7. 주어진 그림을 이용하여 적산 전력계..
