2001년 전기기사 실기 2회 7번 해설<010207>

7. 조명설비에 관한 다음 각 질문에 답하시오.

(1) 바닥 면적이 12㎡인 방에 40W 형광등 2등(1등 당의 전광속은 3000lm)을 점등하였을 때, 바닥면에서의 광속의 이용도(조명률)를 60%라 하면 바닥면 평균 조도는 몇 lx인가?

(2) 일반용 조명으로 HID(수은등으로서의 용량 400W)의 그림을 그리시오.

해설

---

(1) 바닥 면적이 12㎡인 방에 40W 형광등 2등(1등 당의 전광속은 3000lm)을 점등하였을 때, 바닥면에서의 광속의 이용도(조명률)를 60%라 하면 바닥면 평균 조도는 몇 lx인가?

조명문제는 항상 FUN=ESD를 사용한다.

조도 E를 구해야하므로

E = FUN/SD

형광등 2등을 조심해서 푼다, 감광보수율 D가 주어지지 않았으므로 1로 설정한다.

E = 3000*0.6*2 / 12*1 = 300[lx]

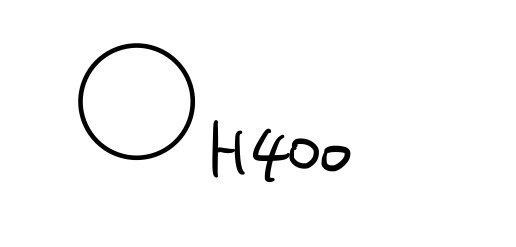

(2) 일반용 조명으로 HID(수은등으로서의 용량 400W)의 그림을 그리시오.

추가해설

---

조명문제는 : "FUN=ESD"
