2001년 전기기사 실기 2회 9번 해설<010209>
전기기사 2022. 6. 13. 02:019. 부하의 역률개선에 대한 다음 각 질문에 답하시오.
(1)역률을 개선하는 원리를 간단히 설명하시오.
(2) 부하설비의 역률이 저하하는 경우 수용가가 볼 수 있는 손해를 두 가지만 쓰시오.
(3) 어느 공장의 3상 부하가 30kW이고, 역률이 65%이다. 이것의 역률을 90%로 개선하려면 전력용 콘덴선 몇 KVA가 필요한가?
(1)역률을 개선하는 원리를 간단히 설명하시오.
부하의 대부분이 유도성 부하이므로, 이를 개선하기 위해서는, 병렬로 용량성 부하(콘덴서)를 설치하여 진상 전류를 흘려, 무효전력을 감소시켜 역률을 개선한다.
(2) 부하설비의 역률이 저하하는 경우 수용가가 볼 수 있는 손해를 두 가지만 쓰시오.
전력손실이 커지며, 전기 요금이 증가한다. 전압강하도 증가

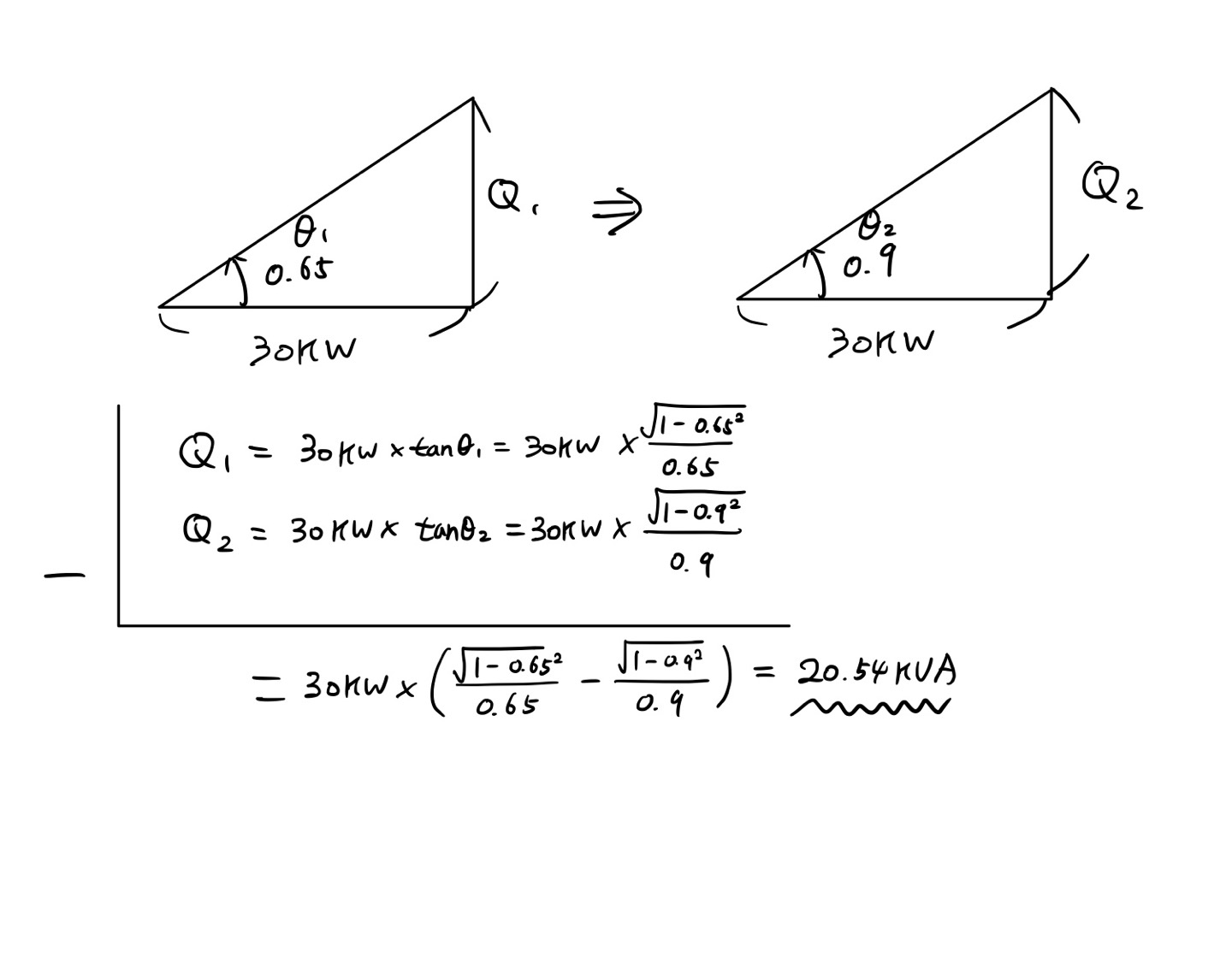

(3) 어느 공장의 3상 부하가 30kW이고, 역률이 65%이다. 이것의 역률을 90%로 개선하려면 전력용 콘덴선 몇 KVA가 필요한가?
유효전력, 무효전력은 언제나 삼각형을 그려서 직접 풀어도 되고, 공식화해서 빠르게 풀어도 좋다.
