2001년 전기기사 실기 1회 2번 해설 <010102>
전기기사 2022. 5. 29. 00:462. 다음과 같은 저항을 측정하는 방법이나 측정계기를 서술하시오.
(1) 굵은 나전선의 저항
(2) 수천 옴의 가는 전선의 저항
(3) 전해액의 저항
(4) 옥내 전등선의 절연저항
<해설>
(1) 캘빈더블 브리지
(2) 휘이스톤 브리지(휘트스톤 브리지)
(3) 콜라우시 브리지
(4) 메거
<추가해설>
(1) 1[Ω] 이하 저항측정
캘빈 더블 브리지법 : 10-5 ~ 1[Ω] 정도의 정밀측정에 사용
(2) 1[Ω]~10[kΩ] 저항측정
휘트스톤 브리지법
(3) 특수저항 측정법
검류계의 내부저항 : 휘트스톤브리지법
전해액의 저항 : 콜라우시 브리지법
접지저항 : 콜라우시 브리지법

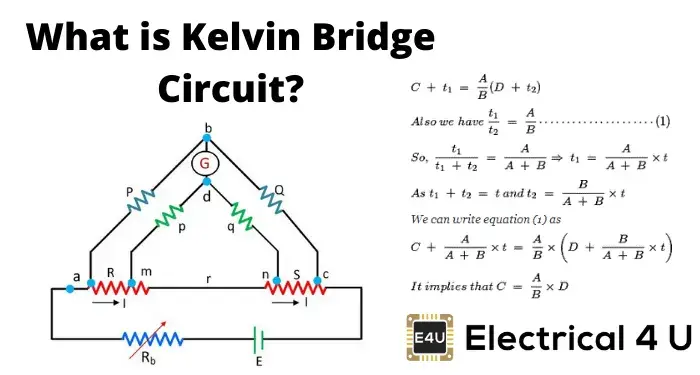

캘빈더블 브리지 : 휘트스톤 브릿지의 변형된 회로로써, 1옴보다 더 작은 저항을 측정할 때 사용
https://www.electrical4u.com/kelvin-bridge-circuit-kelvin-double-bridge/
Kelvin Bridge Circuit | Kelvin Double Bridge | Electrical4U
Before we introduce Kelvin Bridge, it is very essential to know what is the need of this bridge, though we have Wheatstone bridge which is capable of measuring electrical resistance accurately (usually an accuracy of around 0.1%). To understand the need of
www.electrical4u.com
콜라우시 브리지 : 접지저항을 측정할때에도 사용, 전기기사 실기 기출문제중 접지저항을 측정할 때 사용하는 방법으로 종종 나오기도 함.
