2001년 전기기사 실기 1회 5번 해설 <010105>

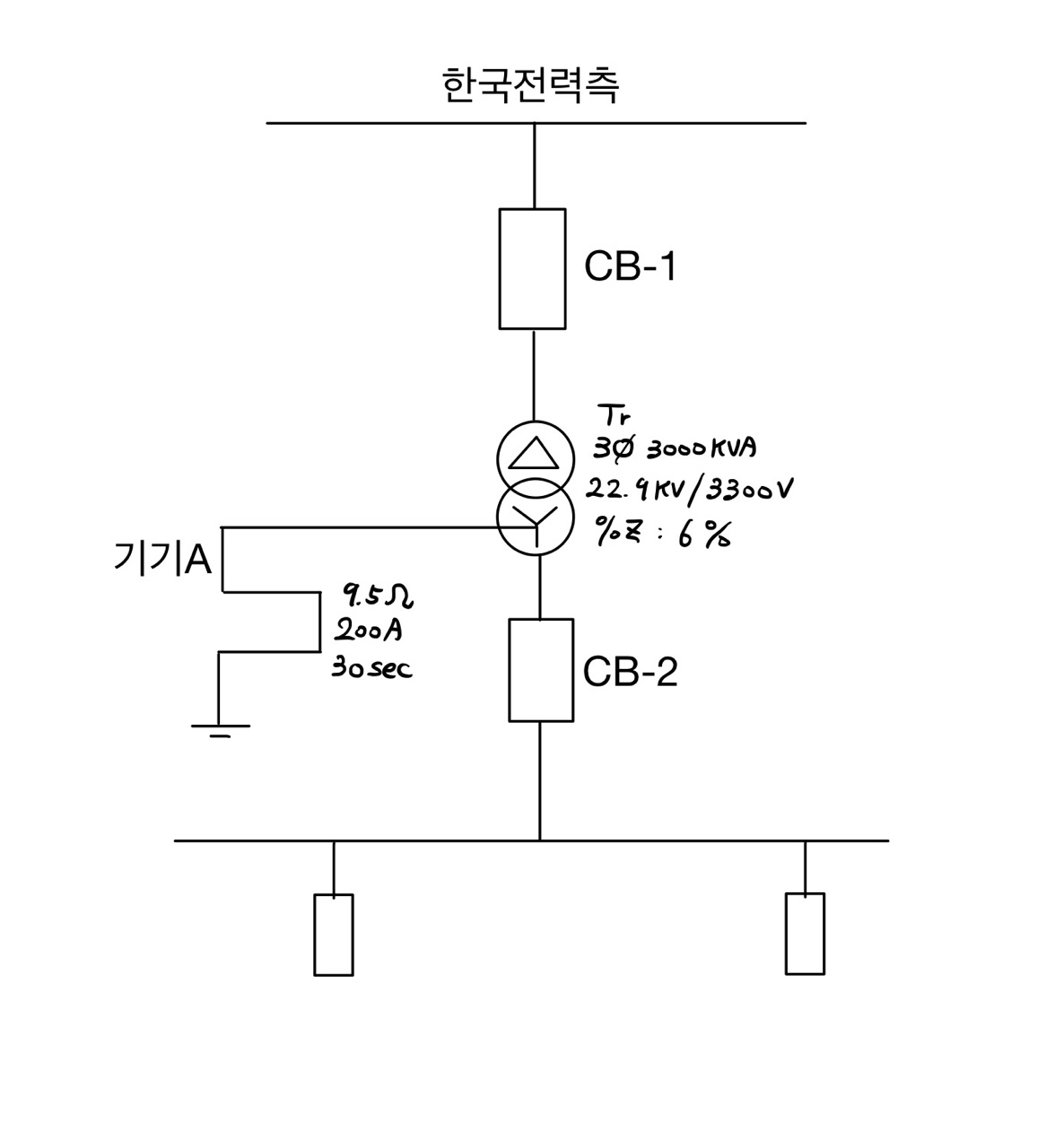

5. 그림과 같은 단선계통도를 보고 다음 각 질문에 답하시오. 단, 한국전력 측의 전원 용량은 500,000[kVA]이고, 선로손실등 제시되지 않은 조건은 무시하기로 한다.



(1) CB-2의 정격을 계산하시오. 단 차단 용량은 [MVA]로 계산하시오

(2) 기기-A의 명칭과 기능을 설명하시오

해설

---

(1) 차단기의 차단용량은 %임피던스가 주어졌을 경우, 정격 용량과 차단용량의 관계식으로부터 찾는다.

또한, 문제에서 단락용량이 따로 주어지지 않았기 때문에, 한국전력측의 가장 큰 전원 용량을 단락용량으로 생각하여 문제를 푼다.(이유는 확실히 알 수는 없지만, 개인적인 추측으로는 차단용량을 산정할 때, 다른 언급이 없다면, 가장 큰 용량이 사고가 발생할 수 있는 최대치이기에, 이 문제에서는 한국전력측의 전원용량이 모두 단락될 수 있다고 생각하는 듯 하다.)

즉, CB-2 에서는 전원측과 변압기 측의 %임피던스를 합하여 계산한다.

(2) 중성점 접지 저항기(NGR)

3상 전력계통에 지락사고가 발생하였을 경우 지락전류를 제한하거나 전선로의 대지전위 상승을 억제하는 장비

추가해설

---

차단용량을 구하는 두가지 방법

1) 차단용량 = 100/%Z * 정격용량 (%Z가 주어진다면 이방법으로)

2) 차단용량  = √3 × 정격전압 × 단락전류 (단락전류가 주어진다면 이 방법으로)

추가적으로 단락용량은

단락용량 = √3 × 공칭전압 × 단락전류 로 구한다.
