4. 논리식 Z = (A+B+C')(AB'C+ABC')를 가장 간단한 식으로 변형하고 그 식에 따른 논리회로를 완성하시오.
해설
분배법칙을 활용하여 계산
Z = AAB'C+AABC'+ABB'C+ABBC'+AB'CC'+ABC'C'=AB'C+ABC'+0+ABC'+0+ABC'=A(B'C+BC')

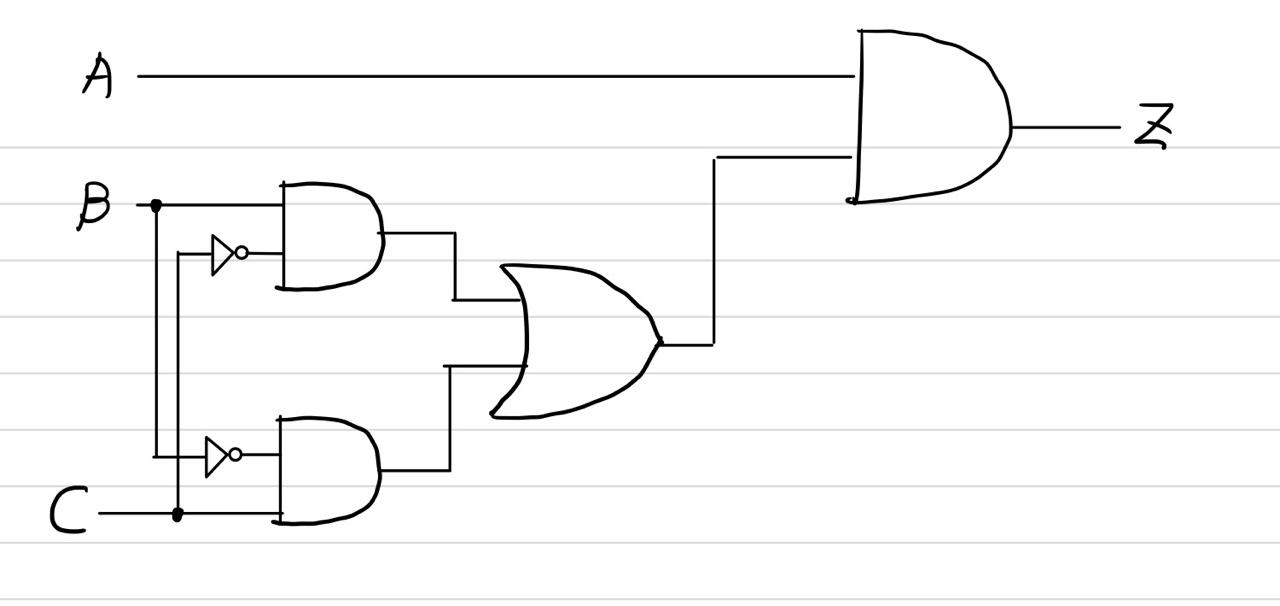

논리회로도
추가해설
게이트를 직접적으로 물어보는 경우가 있으니, 모든 기호 및 게이트들을 알아 둘것, 2022년 1회 전기기사 실기에서는
Exclusive nor(베타적 부정 논리합,XNOR) 이 나오기도 하였음
