11. 그림과 같은 3상 적산 전력계의 미완성 결선도를 완성하여 그리시오. 단, 접지가 필요한 곳에는 접지 표시를 한다. 해설 PT는 P1,P2,P3 CT는 1S , 1L , 3S, 3L S는 Source(전원), L은 Load(부하)를 의미한다. PT와 CT의 2차측을 접지한다.(P2, 1L, 3L) 추가해설 2001년 전기기사 실기 1회 7번 문항과 유사한 문제이다. 아래 문항에서는 단상 2선식의 적산 전력계, 이번 문제에서는 3상 적산 전력계가 출제되었다. 3상 적산전력계는 이후에도 몇번 나오기 때문에 미리 외워두어야한다. https://lifelectronics.tistory.com/86?category=999372 2001년 전기기사 실기 1회 7번 해설 7. 주어진 그림을 이용하여 적산 전력계..

10. 그림은 직류 전원을 부하에 공급하는 회로이다. 양극(+)선로와 음극(-) 선로 측의 접지 여부를 감시하기 위하여 그림과 같이 두개의 표시등 L1, L2를 설치하였을 때, 다음 각 질문에 답하시오. (1) 양극 측 선로가 접지 되었다면 L1, L2의 밝기는 어떻게 나타내는가? (2) 양극과 음극의 선로측이 모두 접지되었다면, L1, L2의 밝기는 어떻게 되는가? 해설 (1) 양극 측 선로가 접지 되었다면 L1, L2의 밝기는 어떻게 나타내는가? 양극선로측에 접지가 추가 되면, 현재, L1와 L2 사이에 접지가 되어있는데, L1 양극선로측에도 접지가 추가된다면, L1 양측이 모두 접지상태가 되어, 전압차가 발생하지 않아, 모든 전류가 L2쪽으로만 흐르게 된다. 따라서 L1은 소등, L2는 더 밝아지게..

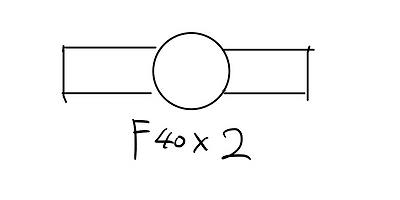

8. 가로 10m, 세로 16m, 천장높이 3.85m, 작업면 높이 0.85m인 사무실에 천장 직부 형광등 F40 x2를 설치하려고 한다. (1) F40x2의 심벌을 그리시오 (2) 이 사무실의 실지수는 얼마인지 구하시오 (3) 이 사무실의 작업면 조도를 300lx, 천장반사율 70%, 벽 반사율 50%, 바닥 반사율 10%, 40W 형광등 1등의 광속 3150lm, 보수율 70%, 조명률 61%로 한다면 이 사무실에 필요한 소요 등기구 수는 몇등인가? 해설 (1) F40x2의 심벌을 그리시오 (2) 이 사무실의 실지수는 얼마인지 구하시오 다음과 같은 공식으로 구한다, 실지수를 구할 때, 높이는 작업면으로부터 등이 얼마나 떨어져 있는지를 기준으로 하므로, 천장 높이에서 작업면 높이를 빼서 구한다. 추가적..

6. 다음은 임피던스 맵과 조건을 보고 다음 각 질문에 답하시오. (1) 다음 임피던스 100MVA 기준의 %임피던스를 구하시오. %Ztl, %Ztr1,%Ztr2 (2) A, B, C 각 점에서 합성 % 임피던스를 구하시오. (3) A, B, C 각 점에서 차단기의 소요 차단 전류는 몇 kA가 되겠는가?(단, 비대칭분을 고려한 상승 계수는 1.6으로 한다.) 해설 (1) 다음 임피던스 100MVA 기준의 %임피던스를 구하시오. 항상, Base(기준용량)를 맞추기 위해서는 New/Old를 기억한다. (Old는 자기것, New는 맞춰야할 것) 임피던스가 나오면 퍼센트 임피던스로 나왔는지, 그냥 임피던스로 나왔는지를 구분해서 생각한다. 이를 이용하여 100MVA 기준의 새로운 %Z를 구해보면 위와 같이 구해진..

5. 주어진 표를 이용하여 200V 8극 3상 권선형 유도전동기 37kW 분기회로의 길이가 110m 일때 전압강하를 6V 이하로 하기 위한 전선의 굵기를 계산하시오. 단, 역률은 90%이고, 배선을 금속관공사로 한다. 표는 기출문제집등을 참고 해설 표1에서 전류와 전선의 최대 길이에 따른 전선의 굵기를 결정한다. 표2에서 부하전류를 구해야하는데, 8극이고, 정격출력 37kW를 표에서 찾아 효율과 역률을 확인하면 효율은 87.0%이상, 역률은 81.5이상임을 알 수 있다. 하지만, 문제에서 이미 역률을 90%로 주었기 때문에, 0.9로 계산한다 전부하전류는 효율계산식으로부터 가져온다. 다음으로는 전선의 최대 길이를 구하는데 다음과 같은 공식을 쓴다 표의 상단에 전압강하가 적혀 있고, 표의 전류는 왼쪽 세로..
